Zeilen-Kameras

Die SARAD GmbH fertigt als Schwerpunkt Zeilenkameras für spezifische Anwendungen. Diese Systeme werden auf das Problem des Anwenders konkret zugeschnitten. Das Hauptmerkmal der Kameras ist eine gute Anpassung an sehr veränderliche Lichtverhältnisse und eine teilweise hohe lokale Dynamik bei linearer Kennlinie.

LK2048

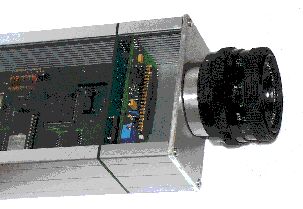

Mono-Zeilen-Kamera MZK971-xx, MZK972-xx (800 Pixel , CCD)

HD- Zeilen-Kamera LK2048 (2048 Pixel, CMOS, 177dB globale Dynamik)

HD- Zeilen-Kamera HDCAM01 (128 Pixel, CMOS digital, FPGA, 120dB globale Dynamik, 12 Bit s/w)

HD- Zeilen-Kamera VHDCAM02 (128 Pixel, CMOS digital, FPGA, 120dB globale Dynamik, 20 Bit s/w)

Alle aufgeführten Kameras sind modular aufgebaut und können auch mit anderen Sensoren kombiniert werden.

 Mono-Zeilen-Kamera MZK971-xx, MZK972-xx

Die Kamera kann in einer Umgebungsbeleuchtungsbereich von 120dB (mit Nachverarbeitung 129dB) arbeiten. Dieser Wert bezieht sich dabei auf den hellsten Punkt im Bild. Die implementierten Prozessoren erlauben eine sofortige Verarbeitung der Daten bei mittlerem Aufgabenumfang.

Technische Daten (Auszug) :



Pixelzahl	ca. 800 - CCD (2/3" C-Mount-Optik)
Umsetzung	AD-Wandler 8/10/12 Bit (schwarz/weiß)
Belichtung	350ns...350ms ( 1/3.000.000 ... 1/3 s) Regelung automatisch (Grenzen einstellbar) Regelungsart / -geschwindigkeit programmierbar Unterdrückung von Punktlichtern
Triggerung	frei laufend, extern ein Bild oder Bildfolge
Auswertung	1 oder 2 Prozessoren zur Steuerung und Auswertung Speicherung von max. 256 Bildern
Übertragung	RS232 or RS485

Datenblatt r Acrobat (.pdf) (103 KB)

HD- Zeilen-Kamera LK2048

Die LK2048 basiert auf einem Sensor mit einer extremen globalen Dynamik. Er eignet sich in diesem Bereich vor allem zur Auswertung von Bildinformationen mit geringer lokaler Dynamik (s/w-Szenen).

Technische Daten (Auszug) :



Pixelzahl	2048 - CMOS (15µm x 450µm)
Umsetzung	AD-Wandler 12 Bit (schwarz/weiß)
Belichtung	1µs ... 4s (Integrationszeit) Regelung automatisch (Grenzen einstellbar) globale Dynamik des Sensors 177dB
Triggerung	frei laufend oder extern, ein Bild oder Bildfolge
Auswertung	1 Prozessor zur Steuerung und Auswertung Speicherung von max. 256 Zeilen
Übertragung	RS232 or RS485

download Datenblatt Acrobat (.pdf) (88 KB)

HD- Zeilen-Kamera HDCAM01

Die HDCAM-Reihe basiert auf einem neuen digitalen Sensorkonzept. Außerhalb des Bausteins treten keine dynamischen Analogsignale auf, wodurch eine hohe Störfestigkeit erreicht wird. Durch die Einstellbarkeit der Auflösung kann bei diesem Sensorkonzept ein Kompromiß zwischen geforderter Scanrate und erforderlicher Auflösung gewählt werden. Dabei ergibt die Reduktion der Auflösung um 1 Bit eine Verdopplung der Scanrate und umgekehrt.

Die Erfassung und Auswertung der Bilder erfolgt mittels programmierbarer Logik, so das die Daten auch bei hohen Geschwindigkeiten verarbeitet werden können. Die Kameras sind allgemein nicht für die bildliche Darstellung von Objekten geeignet.

Technische Daten (Auszug) :



Pixelzahl	128 - CMOS (25µm x 25µm)
Umsetzung	keine, da digitaler Sensor, 2 ... 12 Bit Graustufen
Belichtung	automatisch als Funktion der maximalen Pixelhelligkeit feste oder varable Belichtungszeit 120dB globale Dynamik
Triggerung	frei laufend oder extern, eine Zeile
Auswertung	Steuerung und Zeilenauswertung durch FPGA
Übertragung	RS232 or RS485

Datenblatt r Acrobat (.pdf) (60 KB)

 HD- Zeilen-Kamera VHDCAM02

Die VHDCAM benutzt die gleiche Sensorfamilie wie die HDCAM, nur das hier die lokale und globale Dynamik wesentlich erhöht wurde.

Die Erfassung und Auswertung der Bilder erfolgt mittels programmierbarer Logik, so das die Daten auch bei hohen Geschwindigkeiten verarbeitet werden können. Die Kameras sind allgemein nicht für die bildliche Darstellung von Objekten geeignet.

Technische Daten (Auszug) :



Pixelzahl	128 - CMOS (25µm x 25µm)
Umsetzung	keine, da digitaler Sensor, 2 ... 20 Bit Graustufen
Belichtung	automatisch als Funktion der maximalen Pixelhelligkeit feste oder varable Belichtungszeit 120dB globale und lokale Dynamik
Triggerung	frei laufend oder extern, eine Zeile
Auswertung	Steuerung und Zeilenauswertung durch FPGA
Übertragung	RS232 or RS485

Datenblatt Acrobat (.pdf) (60 KB)
